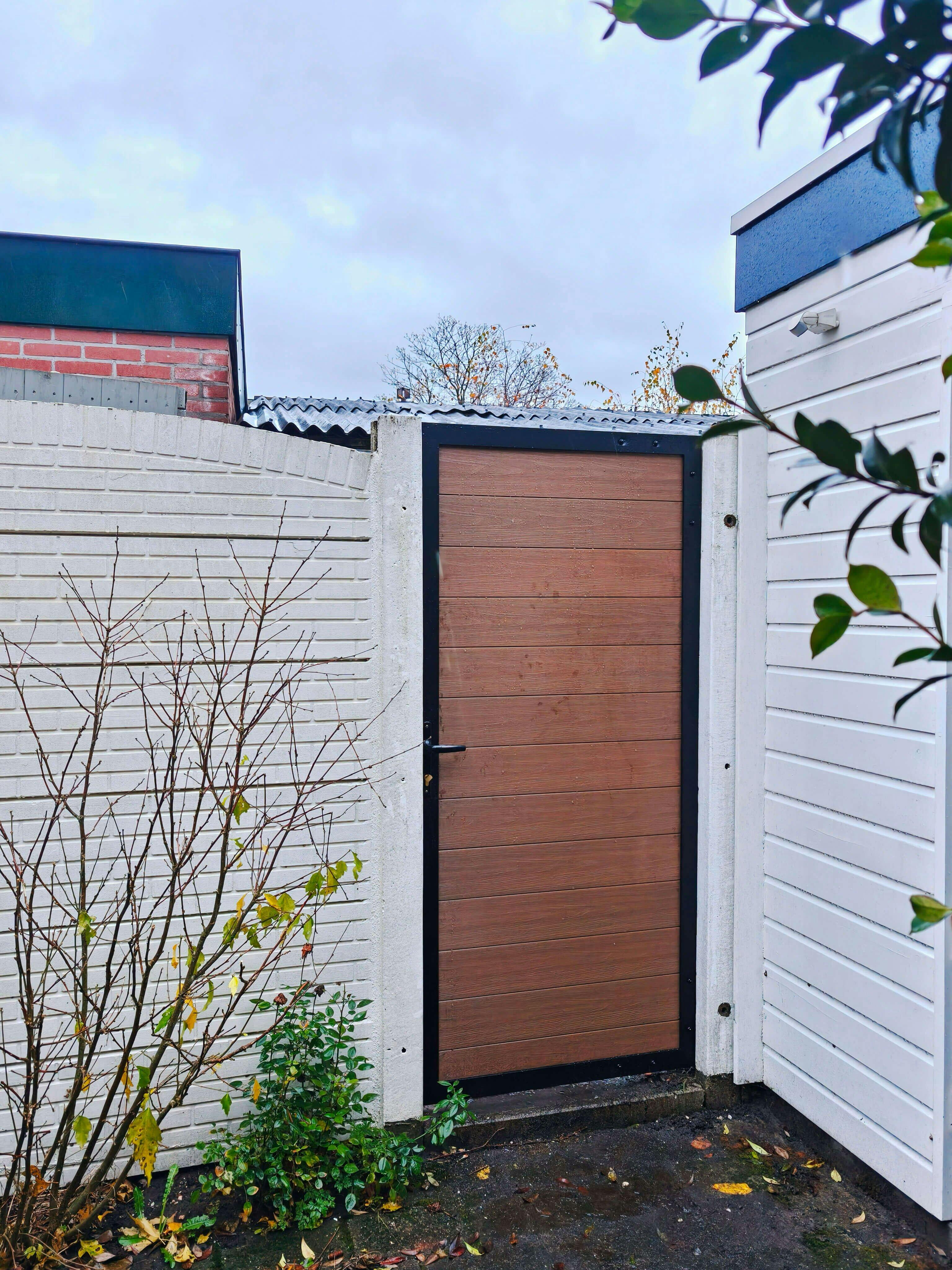

Premium Composiet Tuindeur Teak

Bij deze tuindeur worden de volgende producten meegeleverd:

• 1 slotkast
• 1 EU cilinderslot
• 1 deurkruk (set)
• 3 sleutels
• 2 verstelbare duimen
• 2 hengen incl. bouten, moeren en ringen
• 1 stootlijst schikt voor montage op een premium tuinpaal
• 1 kozijnprofiel om boven de deur op twee premium tuinpalen te monteren
• 4 bouten en ringen voor het monteren van het kozijnprofiel op de premium tuinpalen

Heb je een composiet tuindeur gekocht en wil je deze zelf gaan plaatsen? Wij helpen je graag in een paar stappen op weg in deze montagehandleiding.

Voorbereiding

Voordat je begint met het plaatsen van de tuindeur is het handig om het juiste gereedschap klaar te hebben liggen. Ga je ook een composiet schutting monteren? Dan heb je de meeste materialen al klaar liggen, maar hieronder het overzicht:

• (Slag)schroevendraaier of schroefmachine
• Schep en/of grondboor (diameter minimaal 12 cm)

• Boormachine
• Stuk touw of laser

• Waterpas
• Rubberen hamer
• Dopsleutel en/of moersleutel

• Optioneel: 1 zak snelbeton per tuinpaal

• Optioneel: 5 slagpluggen van 12 cm lengte


Wanneer jij een tuindeur besteld bij ons, zorgen wij ervoor dat de volgende onderdelen erbij zitten:

• Composiet tuindeur in de gekozen maat

• Stootlijst
• Kozijnprofiel

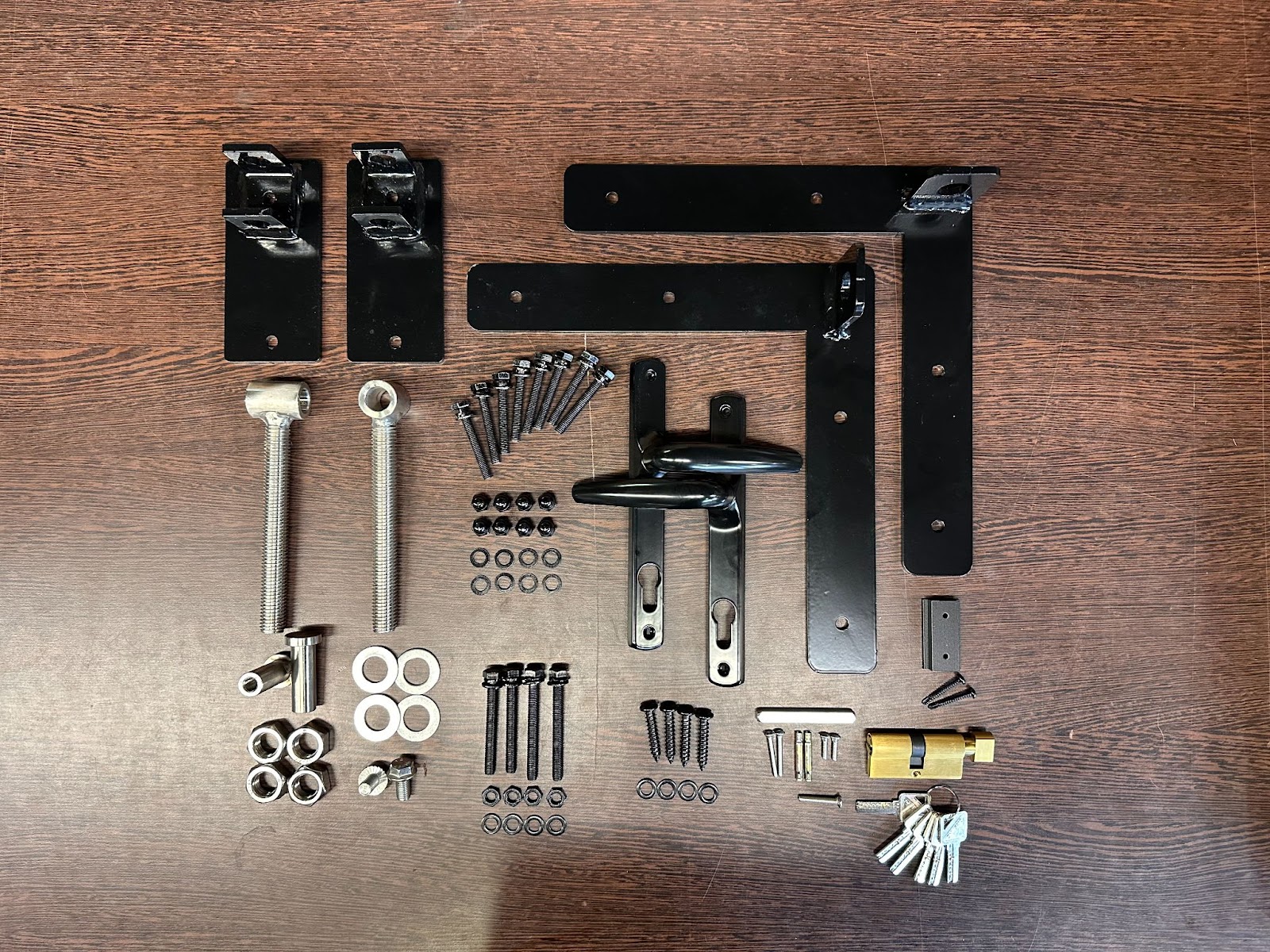

• Doos deurbeslag met inhoud:

Links en rechts van de tuindeur zullen tuinpalen geplaatst moeten worden voor het stevigste resultaat. De aluminium tuinpaal bestel je apart bij. Voor een extra stevig geheel schuif je in de tuinpaal waar de poort op komt te scharnieren een metalen verstevigingsprofiel.

Stap 1: Bepaal de draairichting van de tuindeur

Bepaal voordat je de tuinpalen gaat plaatsen de draairichting van de tuindeur: wat wordt de binnenkant (de tuinkant) en waar komen de scharnieren?

Belangrijk om rekening mee te houden met het bepalen van de draairichting van de tuindeur is dat deze nooit naar buiten open mogen slaan over andermans grond. Dit maakt inbreuk op eigendomsrechten en kan onveilige situaties veroorzaken.

Stap 2: Het plaatsen van de tuinpalen

Tussen jouw tuinpalen of muur en tuinpaal adviseren wij een ruimte van 92,5 cm vrij te houden voor de tuindeur inclusief de stootlijst. De vlakke zijde van de tuinpaal (zijde zonder uitsparing) gebruik je voor het monteren van de duimen (stap 6).

Als je gebruik maakt van het metalen verstevigingsprofiel, schuif je die nu in de tuinpaal waar de deur op komt te scharnieren.

Tip: om zeker te zijn dat de palen op de juiste afstand staan, kun je het kozijnprofiel boven op de tuinpalen vastzetten. Voor het inhangen van de deur en plaatsen van de stootlijst zal deze weer losgehaald moeten worden. Dit is alleen wanneer de deur tussen tuinpalen gemonteerd wordt. Monteer je de deur direct op de muur? Dan is het belangrijk om de tuinpaal waar de deur op zal sluiten op 92,5 centimeter afstand staat van de muur.

Stap 3: Hengen monteren

Pak de tuindeur uit en verwijder al het plastic van de aluminium profielen. Leg de deur daarna op een vlakke ondergrond met de binnenzijde (tuinkant) naar boven. De deur kun je het beste op een paar schragen of een stevige vlakke ondergrond leggen. Doe dit met zijn tweeën!

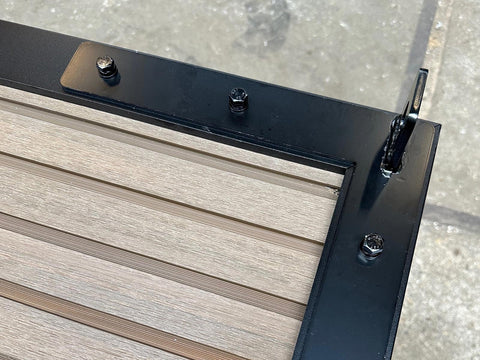

Nu kun je de hengen monteren met de bijgeleverde bouten van 55 mm. Deze schuif je vanaf de binnenzijde (tuinkant) door de hengen en het deurframe en zet je aan de buitenkant vast met de dopmoeren. Houd rekening met de draairichting die je bij stap 1 bepaald hebt.

Stap 4: Dagschoot controleren

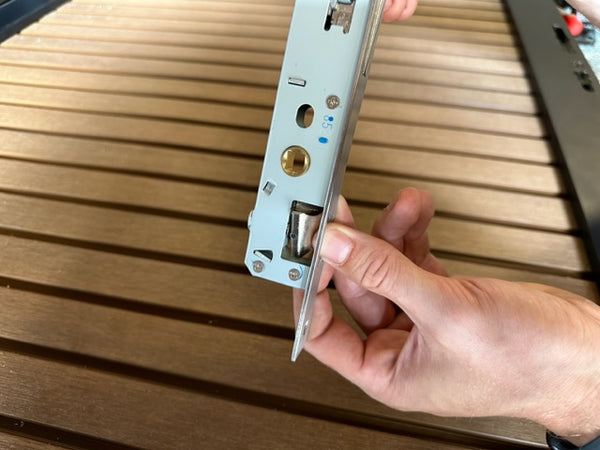

Controleer of de dagschoot van jouw tuindeur de juiste kant op staat. Is dit niet het geval, dan kun je de dagschoot eenvoudig omdraaien. Draai de twee schroeven van de slotkast aan de zijkant van de deur los en haal de slotkast uit het deurframe. Houd de slotkast als volgt vast (ondersteboven), druk het dagschoot in en draai het om:

Nu zet je de slotkast weer terug in het deurframe.

Stap 5: Deurbeslag monteren

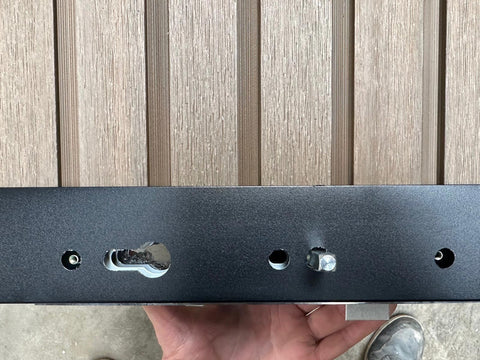

Steek de deurklink met de krukstift van onder naar boven door het deurframe:

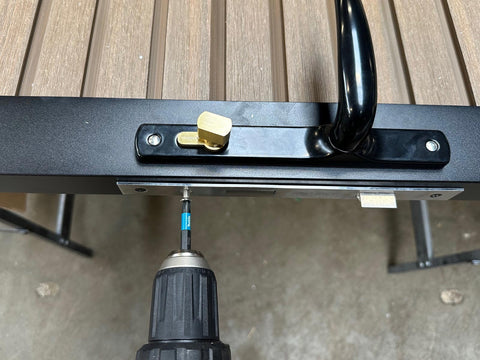

Monteer de andere zijde van de deurklink met de meegeleverde patentbouten aan de bovenzijde. Nu druk je de cilinder van boven naar beneden door het deurframe. Deze zet je vast met de meegeleverde schroef:

Tip: Zet het cilinderslot "handvast"-vast, anders kan het zijn dat deze heel zwaar opent vanwege de spanning die er anders op komt te staan.

Stap 6: Duimen monteren

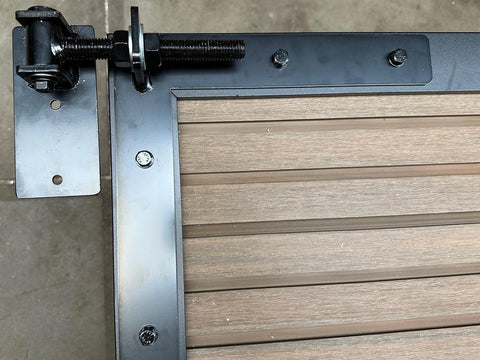

Zet de duimen als volgt in elkaar en ze vast op de hengen:

Let op: deze foto is verouderd. Het scharnierende deel en de bijbehorende bouten en ringen zijn RVS van kleur. Zie hiervoor ook de foto met de inhoud van het doos deurbeslag.

Stap 7: Duimen vastzetten

Montage aan een aluminium tuinpaal

Til de tuindeur met twee personen op en zet hem op zijn plaats. Zorg ervoor dat de deur waterpas en op de juiste hoogte staat. Teken het vrije gat van de duim af op het hart van de tuinpaal, zowel onder als boven. Haal nu de tuindeur weer weg en haal de duimen weer los van de deur. Haal de duimen uit elkaar en teken het gat onder het scharnierpunt juist af. De gaten van de duimen hebben een hart op hart afstand van 10,5 centimeter.

Boor de afgetekende gaten voor op de dichte zijde in het midden van de tuinpaal. Begin met een kleine boor en eindig met boor 8. Je boort door drie lagen aluminium (en eventueel door het verstevigingsprofiel in de tuinpaal). Je monteert nu de duimen aan de tuinpaal. Deze zet je vast met de meegeleverde M8 bouten.

Let op: er zijn twee bouten van 70 mm en twee bouten van 75 mm lengte. De lange bouten gaan door het dikke gedeelte van de duim, de kortere bouten door het dunnere deel.

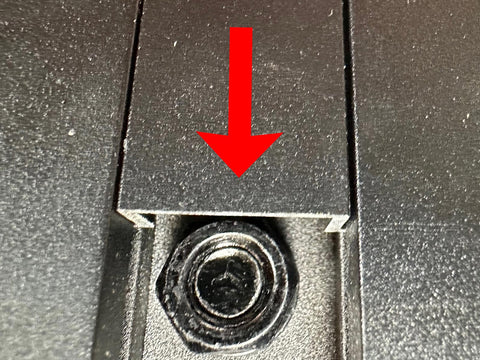

De bouten worden aan de andere kant in de sleuf van de tuinpaal vastgezet met M8 ringen en moeren. Na het monteren zijn de moeren niet meer zichtbaar. Je dekt deze namelijk af met de meegeleverde afdekstrip van de tuinpaal.

Montage aan muur/gevel

Til de tuindeur met twee personen op en hou de deur op zijn plaats. Zorg ervoor dat de deur waterpas en op de juiste hoogte staat. Teken het vrije gat van de twee duimen af op de muur. Haal de tuindeur weer weg en haal de duimen los van de deur. Haal de duimen uit elkaar en teken het gat onder het scharnierpunt ook juist af. Tussen de gaten zit een hart op hart afstand van 10,5 centimeter. Boor de afgetekende gaten. Nu kun je de geschikte (slag)pluggen monteren in jouw muur/gevel. Je monteert nu de duimen aan de muur/gevel.

Wanneer je de tuindeur direct aan de gevel monteert, kun je geen gebruik maken van het kozijnprofiel dat wij standaard bij de deur leveren.

Stap 8: De tuindeur ophangen

Als de duimen op hun plek zitten, kun je de scharnieren weer terugplaatsen en de tuindeur aan de duimen/scharnieren ophangen (zoals op de foto bij stap 6). Schuif nu ook de extra meegeleverde stootlijst in de nog vrije sleuf van de tuinpaal.

Stap 9: Stootlijst monteren

De stootlijst is eenvoudig te plaatsen. Schuif de stopper met de twee meegeleverde schroeven in de tuinpaal waar de poort op zal sluiten en schroef deze op de juiste hoogte, onder de te plaatsen stootlijst, vast. Schuif nu de meegeleverde stootlijst in de uitsparing van de tuinpaal en laat hem rustig zakken. Je zult hiervoor waarschijnlijk een (keuken)trap voor nodig hebben.

Stap 10: Kozijnprofiel plaatsen

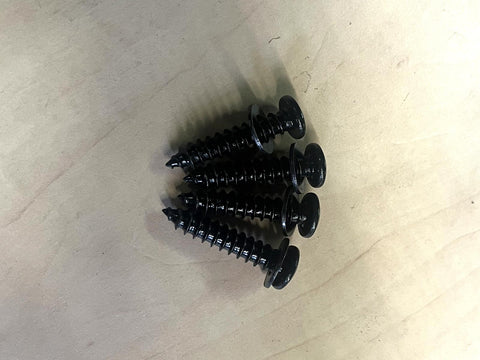

Wanneer de stootlijst is geplaatst, kan het kozijnprofiel gemonteerd gaan worden op de tuinpalen. Dit profiel leveren wij standaard mee en kun je herkennen aan de vier ovale gaten die er in zitten. Het kozijnprofiel zal over de tuinpalen vallen en kun je daarna gemakkelijk vastzetten met de meegeleverde schroeven. In de tuinpaal zit hier een handige uitsparing voor.

We raden aan om hier een slagschroevendraaier voor te gebruiken!

Gebruik je het kozijnprofiel? Dan zul je twee afdekkapjes voor de tuinpaal overhouden.

Stap 11: Tuindeur stellen

De laatste stap voordat jij kunt genieten van jouw mooie tuindeur (en onderhoudsvrije schutting). Het stellen van de tuindeur is een secuur klusje. Je gebruikt de grote bouten op de duimen om de afstand van de deur tot de stootlijst te stellen en de poort waterpas te zetten. Zorg ervoor dat de deur goed in de stootlijst kan sluiten.

Klaar!
